CSC – L’Orée de la Forêt

CSC Pers Ouest Couleur-FLAT reglages - PT

78 Logements Sociaux – Domaine de Beauregard – La Celle Saint-Cloud 78170

CSC Plan de masse

L’Orée… un début / commencement… de la forêt

Chaque site a une âme.
Le projet de l’Orée de la Forêt s’efface par rapport à l’intégration sur son site
Notre parti pris architectural est à la réponse évidente à ce contexte urbain : ses atouts, ses faiblesses…

CSC Contexte

Le respect de Beauregard, rester dans l’échelle du lieu – ouvert à la lumière et son environnement.

CSC POTAGER R4 - Couleur PT

Une architecture sobre, simple, qui s’efface derrière les arbres. Une réponse contemporaine à l’esprit du quartier. Re-interpréter la barre des logements dans la forêt – à la Baker house – Alvar Aalto.



CSC Elevations - CROPUn traitement des Contrastes : lisse/texturé… clair/sombre… pour accentuer la lumière et l’ambiance du sous-bois.

CSC - Materiaux REF

Images de référence

A l’Orée de la Forêt – notre projet se présente comme une évidence, inspiré de l’âme du site de Beauregard – calme – fluide – suivant l’esprit des plots/bâtis, décalés, dansant entre les arbres, sans vis-à-vis – surélevés – sans barrières – libres.

CSC Sections.jpg

Insertion urbaine / qualité de vie / vivre ensemble dans la forêt… Contourner l’image de la barre malgré un programme généreux et l’étroitesse du site… Une proximité / barrière acoustique de l’autoroute à gérer – Ne pas lui faire face.
Grande longueur articulée – dégager des vides en haut et en bas… Inflexions bioclimatiques, Transparences…

CSC - Articulation AXONO.jpg

Des plots (comme une barre désarticulée) – des brisures ouvertes à l’air et la lumière qui deviennent les lieux (arrière) de rencontre et de détente… Circulations verticales et loggias. Accès aux logements à l’air libre tout en étant protégé des intempéries + laisser passer l’air, la lumière, la plus douce celle qui vient du nord.

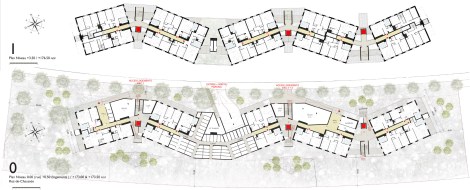

CSC Plans RDC R+1 CROP

Les Accès aux logements… un parcours dans le bois. Inspirées des circulations éclairées naturellement des bâtiments existants. Les tracées piétons – comme axes d’ouverture – points d’intégration du quartier. Liens de tissage social. (2 vers les accès logements – 1 libre regard vers bois existant…)

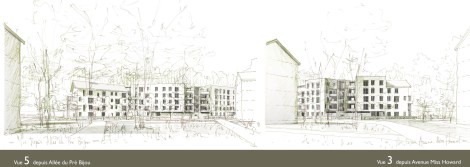

Croquis - Vue 5 Pré Bijou + 3 Miss Howard +CROP

5 plots (barre brisée) articulés sur 3 noyaux /failles ouvertes à l’air et la lumière, Bâtiment filtre / ventilé – 2 accès – comme 2 bâtiments en 1.

Croquis - Vue 7 Entrée Site EST + 1 Entrée Site OUEST CROP

2 pignons (est et ouest) des maisons duplexes superposées – avec un gabarit inspiré des bâtiments existants (r+3 et toitures à 2 pentes)

Réorientation des logements pour ne pas faire face aux bruits. Inclinaison des façades par rapport à l’autoroute (acoustique), favoriser l’orientation (apports solaires) pour aller chercher le sud.

Une emprise au sol optimisée. Conserver un maximum de pleine terre pour les arbres !!
Des arbres plantés dans les zones des retraits, les plis de bâtiment.

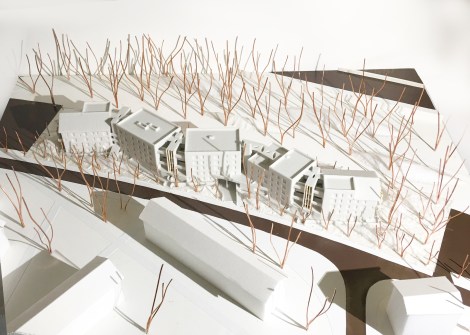

Vue AIR IMG_9219.jpg

093 – CSC
“L’Orée de la Forêt” 78 Logements Sociaux BBC – et stationnement en sous-sol
Domaine de Beauregard / Avenue Maurice de Hirsch / La Celle Saint Cloud (78)
Immobilière 3F – Concours ESQ mai 2017
Construction neuve de 78 logements sociaux et parking en sous-sol / / Conception Bio Climatique – BBC – RT2012 -10 % / H&E Profil A
Client : Immobilière 3F
Equipe : Atelier Vong DC, Mandataire – Julie HOWARD Architecte / BIOTOPE – Economie / SCYNA4 – BET Structure / POUGET Consultants – BET Fluides Thermiques
Concours ESQ mai 2018 / projet non retenu
100% BIM : développé entièrement en BIM / maquette virtuelle+ impression 3d + animations + visite virtuelle intérieur/extérieur
